SH-M30磁法仪
应用领域

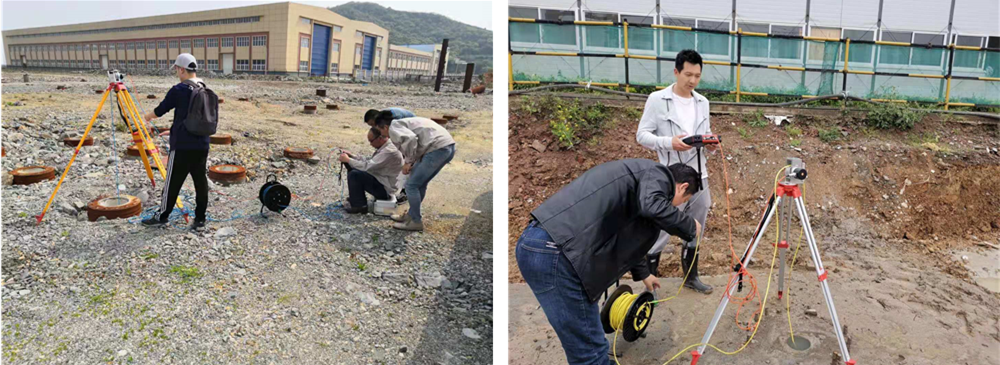

检测单节管桩长度、总长度

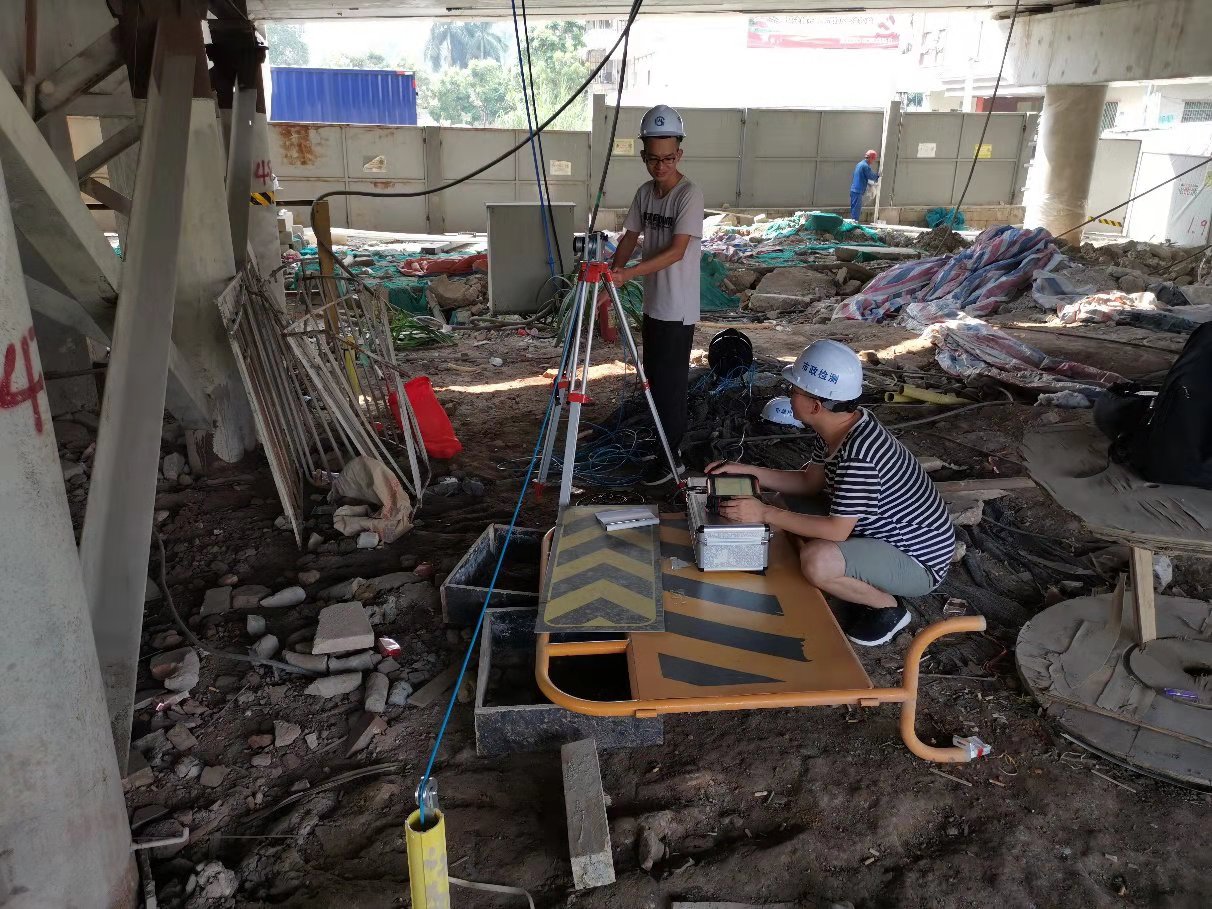

检测钻孔内磁感应强度分布，依据相关规程判断钢筋笼长度
支持标准
江苏省工程建设标准
《灌注桩钢筋笼长度检测技术规程》一DGJ32/TJ60一2007
福建省工程建设标准
《磁测井法测试基桩钢筋笼长度技术规程》一DBJ/T13一235一2016
浙江省工程建设标准
《基桩钢筋笼长度磁测井法探测技术规程》一DB33 / T1094一2013
天津市工程建设标准
《建筑基桩检测技术规程》一DB/T 29一38一2015
广东省交通运输行业地方标准
《钢筋混凝土灌注桩钢筋长度检测技术指南》一GDJTG/T G01一2014
安徽省工程建设标准
《基桩钢筋笼长度检测技术规程》一DB34/T 5081一2018
建设部工程建设标准
《既有建筑地基基础检测技术标准》一JGJ/T 422一2018
中华人民共和国行业标准
《混凝土中钢筋检测技术标准》一JGJ/T 152一2019
山西省工程建设标准
《灌注桩钢筋笼长度磁测井法检测技术标准》一DBJ04/T 395一2019
广西壮族自治区工程建设标准
《磁测井法测试既有基桩钢筋笼长度技术规程》一DBJ/T 45一100一2020
技术特点
连续采集、自动存储；
便携式手持设计、轻便、小巧；
工业彩色宽温液晶屏、全触摸屏操作；
采用FPGA主控单元、低功耗、高速率；
Linux操作系统、高稳定性、超强兼容性。
性能指标
|
操作模式 |
触摸屏 |
数据转存 |
USB2.0 |
|
显示模式 |
8.4寸、1024×768液晶屏 |
轴数 |
3 |
|
深度分辨力 |
1cm |
深度误差 |
≤0.5％ |
|
磁探头量程 |
-199999～199999 nT |
磁探头分辨力 |
10 nT |
|
磁探头精度 |
≤100nT |
磁探头尺寸 |
Φ40×210mm |
|
供电方式 |
内置锂电池 |
工作时间 |
≥8小时 |
|
水密性 |
≥3.0MPa |
主机尺寸 |
248×185×58mm |
软件特点
软件界面友好、清晰，操作便捷直观；
支持X、Y、Z三分量方向上的磁场强度和梯度的显示；
浏览方便，波形和数据表格可随时切换；
同一工地下多根桩同类信息可关联，方便快速出报告；
报告结果支持图片保存或打印预览直接打印；
支持数据导出EXCEL格式。
