SHRS-R900探地雷达
应用领域
主要针对浅部高分辨率下的探测；
公路、铁路、水利水电及电力线缆隧道探测，如隧道复合衬砌的初支和二衬的厚度、空洞、不密实、脱空及钢筋和钢拱架分布和隧道围岩裂隙、破碎探测等；
钢筋混凝土探测：钢筋分布、空洞、不密实及裂隙等；
公路路面探测：结构层厚度、空洞、破碎、沉降和含水等病害探测及精确定位；
在通常土质情况测探可达0.8米，在岩石情况下典型测探可达1.5米（测探与介质电导率有关）。
技术特点
手持式/推拉式；
每台天线可作为独立成套的雷达使用，可极大降低雷达的采购成本；
标准RJ45传输接口；
体积小巧，使用方便，可单人操作；
采集软件自动识别天线型号 ，现场实时成图；
适应野外恶劣的工作环境；
内置高效锂电池，且易于更换，可长时间不间断进行野外作业。
性能指标
|
主机 |
笔记本电脑 |
增益调节 |
分段增益、自动增益 |
|
数据接口 |
RJ45 |
采集方式 | 连续触发、轮距触发 |
|
AD转换 |
16位 |
实时处理 |
道间均衡、背景消除、滤波等 |
|
耦合方式 |
地面耦合 | 实时成图 | AScan、BScan |
|
采样道数 |
最大512道/s |
行程精度 |
≤3mm |
|
采样频率 |
5-20GHz可选 |
供电 | 内置可充电锂电池 |
|
采样长度 |
512、1024可选 |
连续工作时间 |
≥10小时 |
|
道间均衡 |
1-10道 |
后处理 | 数据展示、目标标记、报表输出 |
符合规范
《水电水利工程物探规程》（DL/T 5010——2005）；
《水利水电工程物探规程》（SL326——2005）；
《电力工程物探技术规程》（DL/T 5159——2012）；
《水下工程物探规程》（DB34/T 2209——2014）；
《公路断面探伤及结构层厚度地质雷达》（JT/T 940——2014）；
《城市工程地球物理探测标准》（CJJ/T 7——2017）；
《城市地下管线探测技术规程》（CJJ 61——2017）；
《雷达法检测建设工程质量技术规程》（DGJ 32-TJ79——2009）；
《铁路隧道超前地质预报技术规程》（Q∕CR 9217——2015）；
《城市地下病害体综合探测与风险评估技术标准》（JGJT437——2018）；
《公路工程物探规程》（JTGT 3222——2020）；
配置清单
| 配置清单 | ||||
| 序号 | 名称 | 型号 | 数量 | 备注 |
| 1 | 探地雷达（含雷达发生和接收集成一体化天线） | SHRS-R | 1套 | 内置充电电池、测距轮、防滑底板 |
| 2 | 笔记本电脑 | 1台 | ||
| 3 | 采集软件 | 1套 | ||
| 4 | 数据处理软件 | 1套 | ||
| 5 | 千兆网线 | 1根 | ||
| 6 | 拉杆 | 1根 | ||
| 7 | 说明书 | 1本 | ||
| 8 | 合格证 | 1张 | ||
| 9 | 机箱 | 1本 | ||
部分应用推荐
| 天线类型 | 天线主频 | 可达深度 | 应用推荐 |
| 单频天线 | 1.6GHZ | 0-0.8m | 混凝土、钢筋、桥梁不密实等缺陷检测 |
| 900MHZ | 0-1.5m | 隧道衬砌质量检测、公路路面检测、钢筋扫描、桥梁缺陷检测 | |
| 400MHZ | 0-5m | 工程、隧道衬砌质量检测、挡墙缺陷质量检测 | |
| 200MHZ | 0-10m | 浅层地质病害探测、管线探测、渗漏 检测 | |
| 100MHZ | 0-30m | 浅层工程勘察、超前地质预报、地质病害（岩溶、空洞、破碎带）探测 |
工程实例

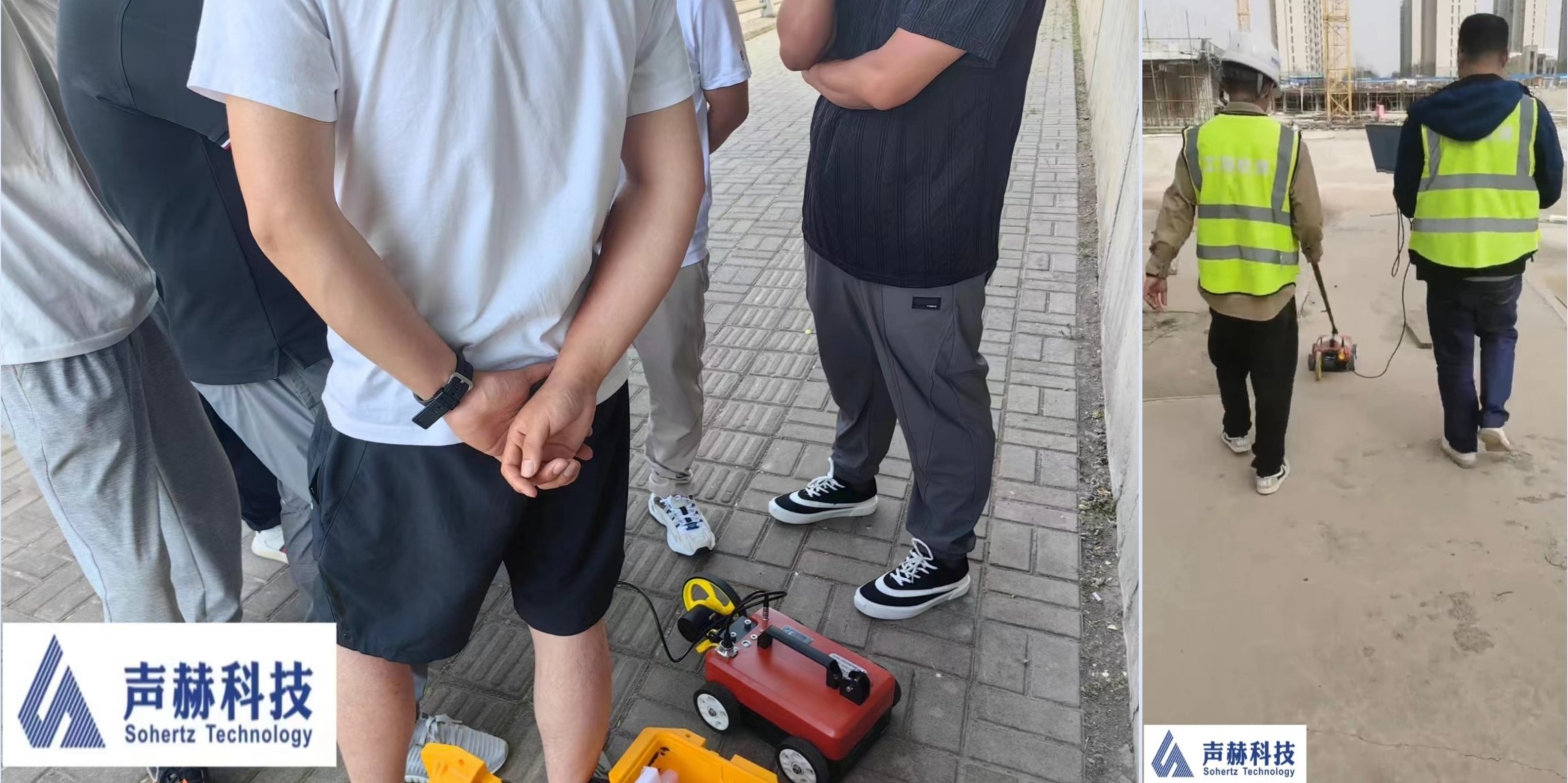

900M天线现场
