SH-GT孔道注浆密实度检测仪
应用领域
预应力桥、梁、锚索的孔道灌浆密实性检测、缺陷位置准确定位检测
支持标准
《河北省桥梁预应力孔道密实注浆质量检测技术规程》一 DB13/T 2480一2017
《山西省桥梁预应力孔道注浆密实性无损检测技术规程》一 DB14/T 1109一2015
《福建省公路混凝土桥梁预应力施工质量检测评定技术规程》一 DB35/T 1638一2017
《云南省桥梁有效预应力检测技术规程》一 DB53/T 810一2016
《云南省桥梁预应力管道注浆密实度检测技术规程》一 DB53/T 811一2016
《云南省桥梁预应力施工质量控制与验收规程》一 DB53/T 828一2017
技术特点
便携式手持设计、轻便、小巧；
采用A8 +ARM主控单元、低功耗、高速率；
超磁致震源、收发同步、余震短、能量可调；
双通道传感器，支持同步触发、信号触发；
嵌入式WinCE操作系统、高稳定性、超强兼容性；
工业彩色宽温液晶屏、全触摸屏操作、USB2.0接口；
自动读取信号时间、幅度、频率以及自动计算波速、密实度。
支持手锤模式。
性能指标
|
操作模式 |
触摸屏 |
数据转存 |
USB2.0 |
|
显示模式 |
8.4寸、800×600液晶屏 |
时窗个数 |
2 |
|
分辨力 |
2us |
精度 |
优于±4℅ |
|
量程 |
最大150m |
存储容量 |
4GB |
|
触发方式 |
信号触发、同步触发 |
激发能量 |
1～8级 |
|
采样间隔 |
2～65535us |
采样长度 |
最大8K |
|
供电方式 |
内置锂电池 |
工作时间 |
≥8小时 |
| 时间判读 | 自动 | 幅度判读 | 自动 |
| 速度计算 | 自动 | 密实度计算 | 自动 |
|
主机重量 |
1.5Kg |
主机尺寸 |
245×174×58mm |
软件特点
软件界面友好、清晰，操作便捷直观；
软件具有数字滤波功能；
两道曲线首波定好后，实测波速值、全长波速灌浆指数、衰减法灌浆指数、传递函数灌浆指数及综合灌浆指数，软件自动计算；
软件自动输出报告结果表，方便快速出报告。

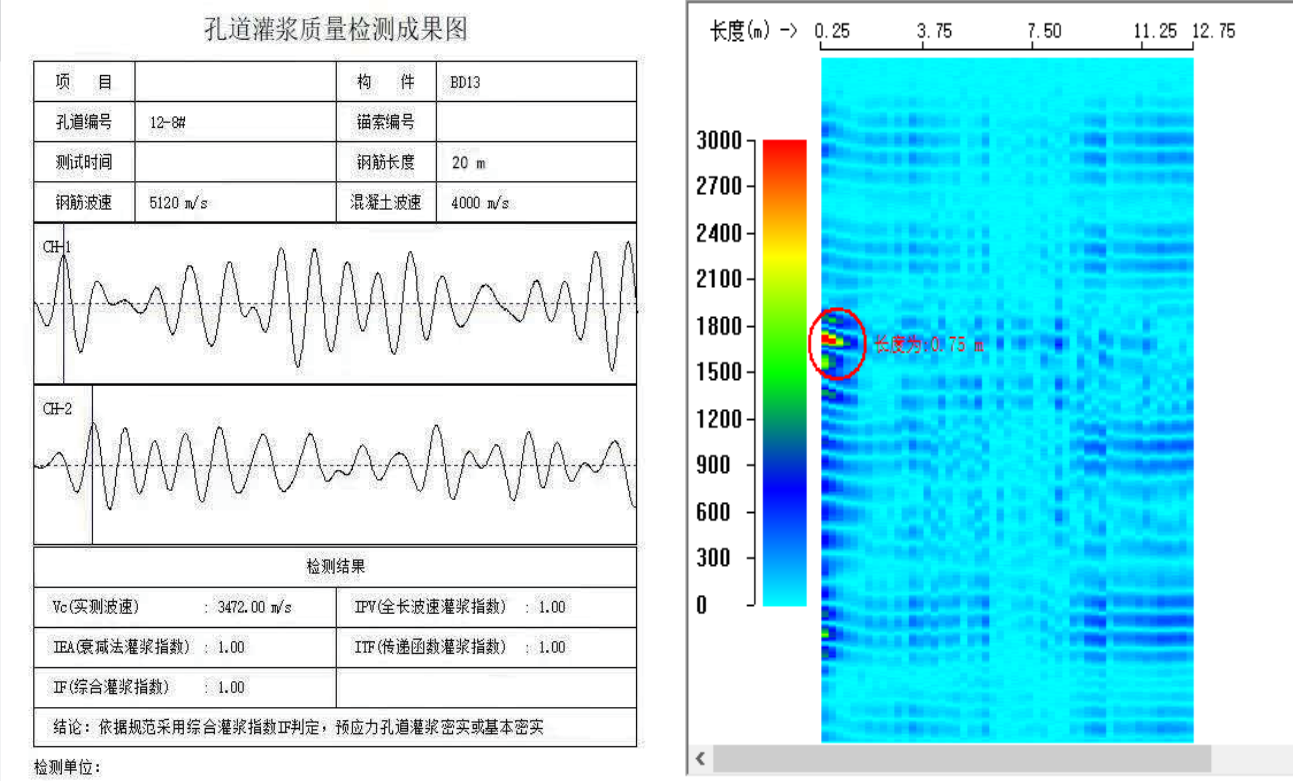

采集软件支持定性检测和缺陷定位检测；分析软件具有孔道密实度定性检测结果图和缺陷定位图输出功能。
定位检测 定位缺陷检测
工程案例

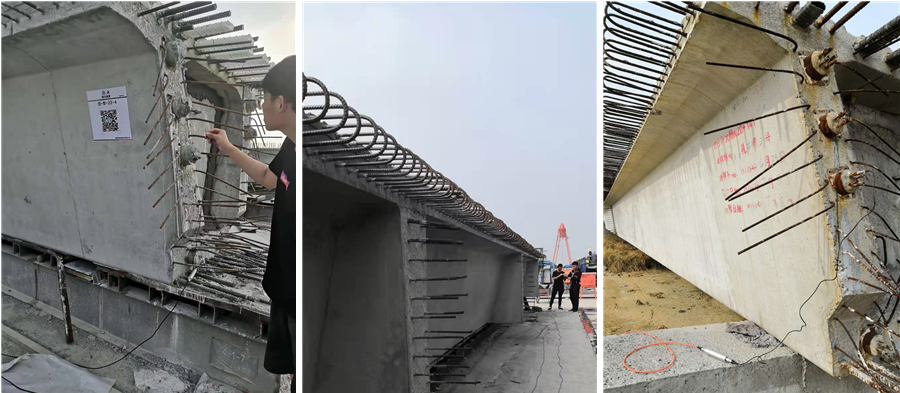

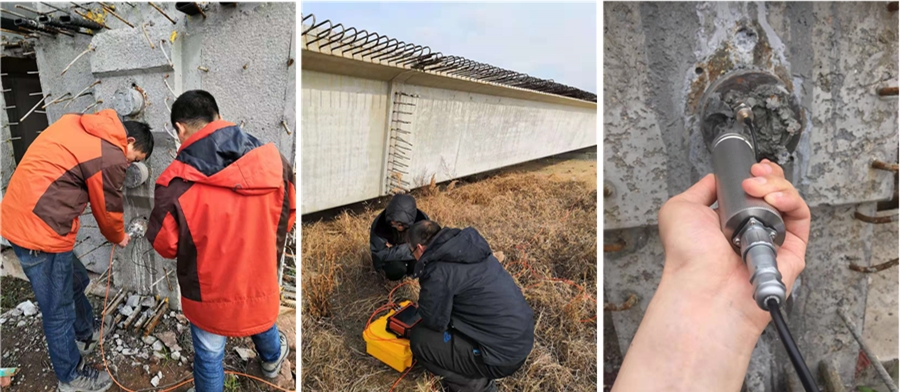

孔道注浆密实度检测现场
