SH-G50P钻孔轨迹成像仪
应用领域
检测桩基抽芯孔、钻孔、管桩等垂直度、终孔位置及路径三维图
实时录制钻孔内部成像高清视频
支持标准
中国工程建设协会标准：
《基桩孔内摄像检测技术规程》（CECS 253――――2009）；
《电力工程基桩检测技术规程》（DL/T 5493――――2014）；
《建筑基桩检测技术规范》（JGJ 106――――2014）；
《广东省建筑地基基础检测规范》（DBJ15 60――――2019）；
《浙江省基桩完整性检测技术规程》（DB33/T 1127――――2016）；
《湖北省预应力混凝土管桩基础技术规程》（DB42/489――――2008）；
陕西省工程建设标准：
《预应力混凝土管桩基础技术规程》（DBJ61T 101――――2015）。
技术特点
适用于各类常规尺寸抽芯孔、管桩三维检测；
笔记本全WiFi无线连接绞车远程操作、USB3.0接口；
FPGA主控单元、低功耗、高速率；
进口500万像素高清晰360度鱼眼摄像头；
检测过程中电动计数轮自动进行匀速放线；
现场成图、绘制路径三维图、自动计算终孔位置、垂直度；
国内独家同时检测钻孔垂直度指标及实时录制钻孔内部成像高清视频；
分析软件自带将360度摄像视频展开二维平面图像功能。
性能指标
|
显示模式 |
笔记本电脑 |
采集模式 |
连续采集、自动存储 |
|
操作模式 |
高清晰触摸屏 |
数据转存 |
USB |
|
深度分辨力 |
1cm、深度误差<0.5% |
陀螺仪精度 | 优于0.01度 |
|
航向角精度 |
优于1度 |
电缆长度 | 100m(标配) |
|
供电方式 |
内置锂电池 |
工作时间 |
≥8小时 |
|
探头 |
自带进口500万像素高清摄像头 |
摄像头 |
具有360度鱼眼全范围视角 |
软件特点
软件界面友好、清晰、操作便捷可观；
主界面位移、垂直度曲线视图、三维效果视图、实时姿态方位角视图、欧拉角视图联动显示；
位移、垂直度曲线视图栏可点选读取不同深度的累计位移值和X、Y、Z三个方向上的方位角；
最大位移、最大垂直度偏差软件自动计算，同时软件具有根据最小二乘法自动修正最大垂直度偏差功能；
三维效果视图可仰视、可俯视及360度旋转查看，检测结果清晰、直观；
欧拉角视图可读取不同深度点处对应的位移偏差值和欧拉角偏差值；
检测结果以四种不同视角多方位呈现，分别有水平视图上东西方位、南北方位显示，俯视视图及45度斜视图显示，同时显示最大位移、垂直度指标。
工程实例
抽芯孔检测现场
管桩检测现场
现场成图，一目了然

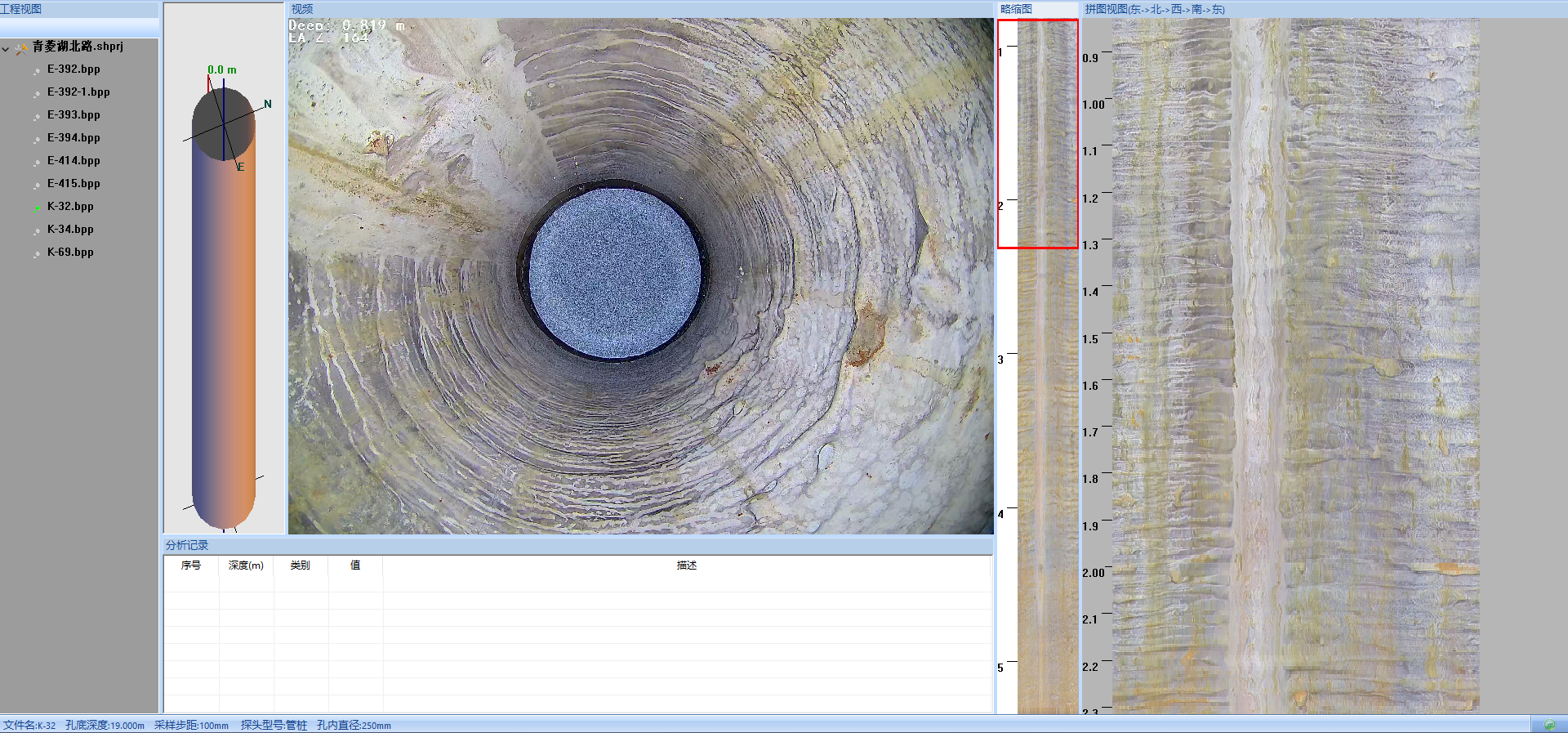

管桩二维展开图
抽芯孔二维展开图
